Cacharreo dominguero (I)

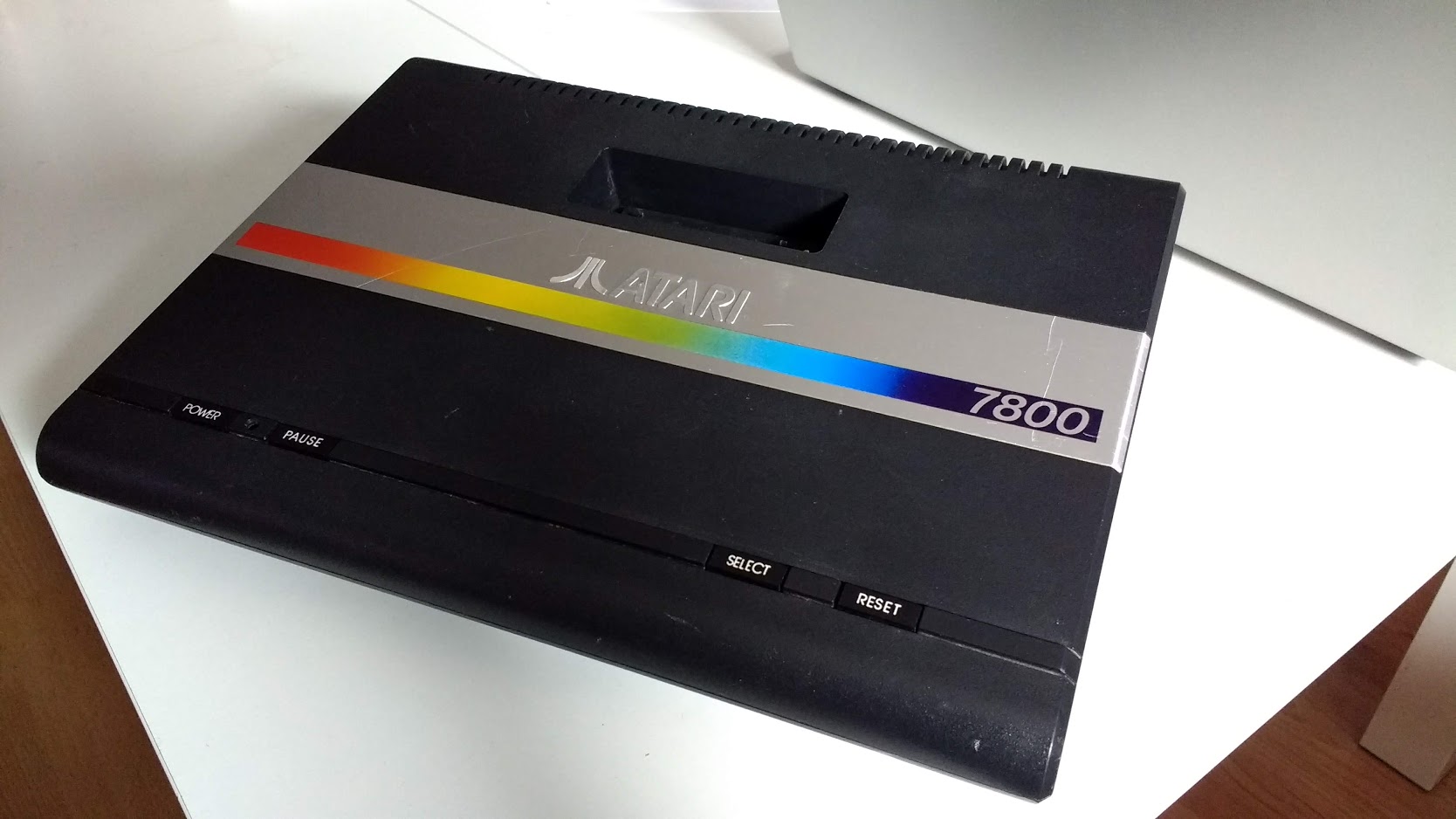

Aprovechamos el fin de semana para esas pequeñas reparaciones y tareas de mantenimiento en nuestros equipos. Empezamos con una Atari 7800 francesa, que tiene la particularidad de sacar vídeo RGB a través de un conector DIN 13. La ley francesa obligaba a los fabricantes a proporcionar una salida de Euroconector (conocido como Péritel en nuestro país vecino), por lo que muchas máquinas como estas eran modificadas por los distribuidores locales para añadirles la circuitería necesaria.

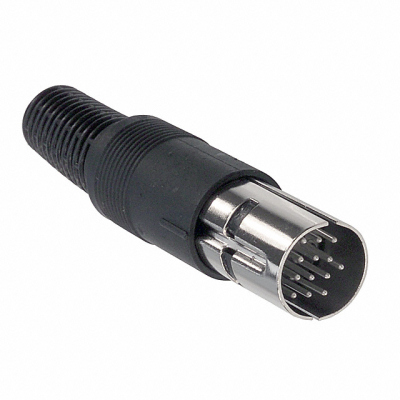

Vamos a construir el cable necesario para poder conectarla a nuestros televisores, utilizando para ello un conector DIN 13:

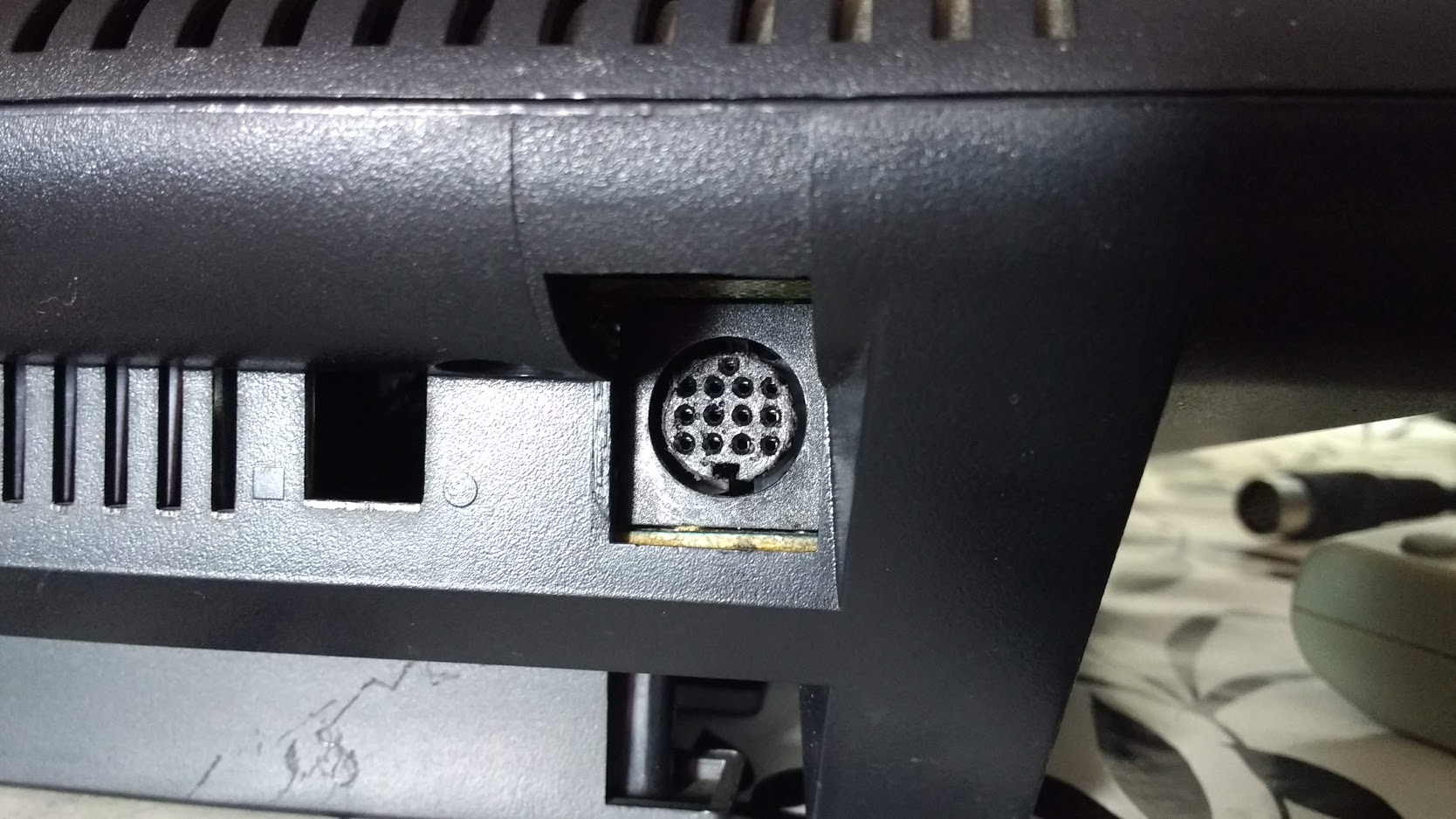

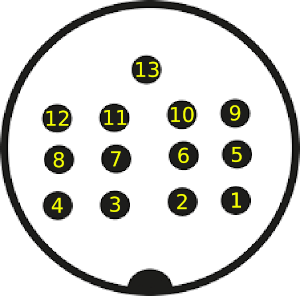

Este es el mismo conector que se usa en los Atari ST/STe, pero ojo, a pesar de lo que dice alguna página, el pineado no es completamente idéntico. El que nosotros hemos usado para constuir el cable es este, visto desde la parte de atrás de la consola:

Utilizaremos un total de siete pines que irán conectados a los siguientes pines del conector SCART:

Atari 7800 Descripción SCART Descripción
3 VSYNC 20 Composite Video Input
4 AUDIO 6 Audio Left/Mono Input
6 RED 15 RGB Red Input
7 GREEN 11 RGB Green Input
11 BLUE 7 RGB Blue Input
9 o 12 VSYNC 16 RGB Switch

Internamente, los pines 3, 9 y 12 están conectados, por lo que podemos usar cualquiera de ellos para la señal de sincronismo (pin 20 del SCART) y también para activar el modo RGB en el televisor (pin 16 del SCART).

Con el cable ya montado la calidad es bastante buena, aunque la consola está convirtiendo la señal de vídeo compuesto en RGB, por lo que nunca será tan buena como una señal RGB de origen.

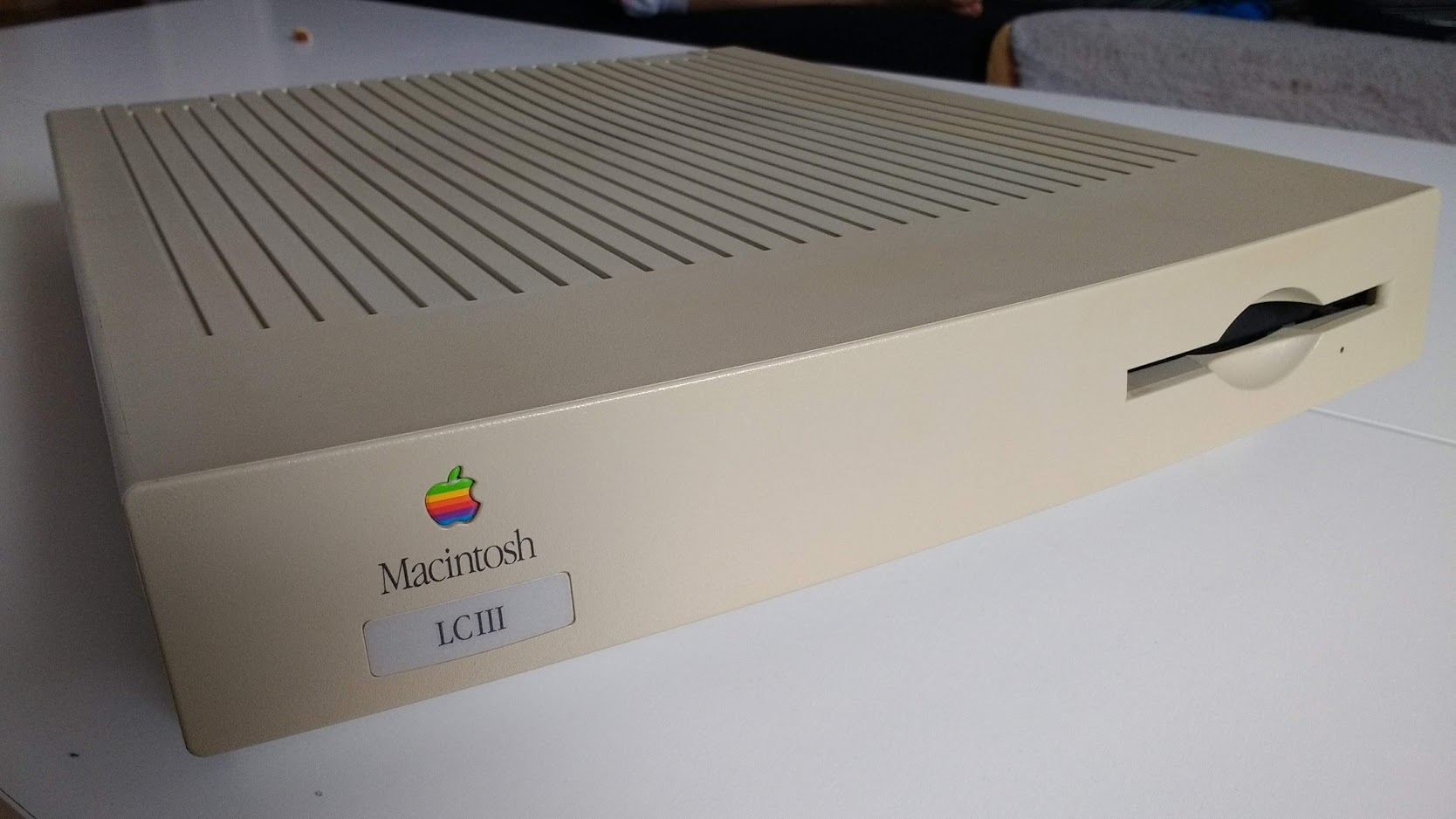

Vamos ahora a por un bonito Macintosh LC III con una pequeña avería: el interruptor de encendido no funciona bien y a veces no hace buen contacto y, lo que es peor, suena sonido de chisporroteo dentro. Es necesario reemplazarlo para evitar males mayores.

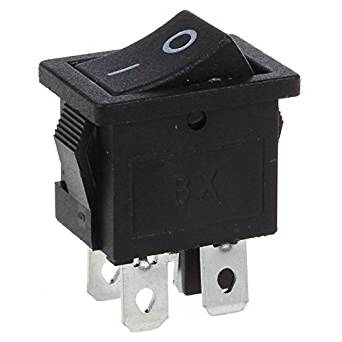

El que necesitamos es uno de tipo DPST (Double Pole, Single Throw) de este estilo:

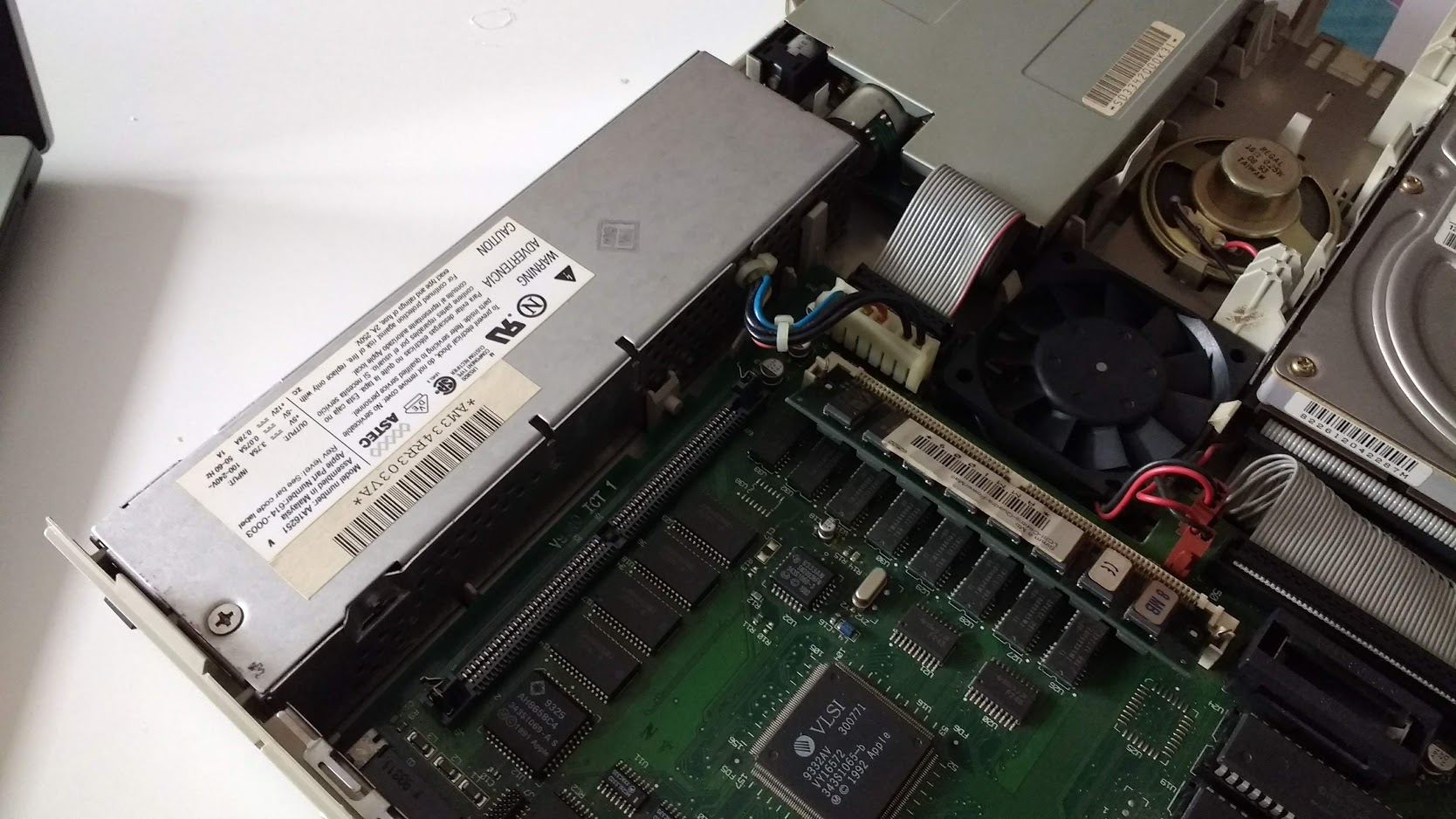

No lo hemos encontrado en color beige como el original, así que usamos uno negro disponible fácilmente en cualquier tienda online. Para instalarlo necesitamos abrir el ordenador (operación sumamente sencilla en estos Mac formato «caja de pizza»), y sacar la fuente, que solo va enganchada con un par de pestañas al chásis, desconectando antes el conector blanco que va a la placa:

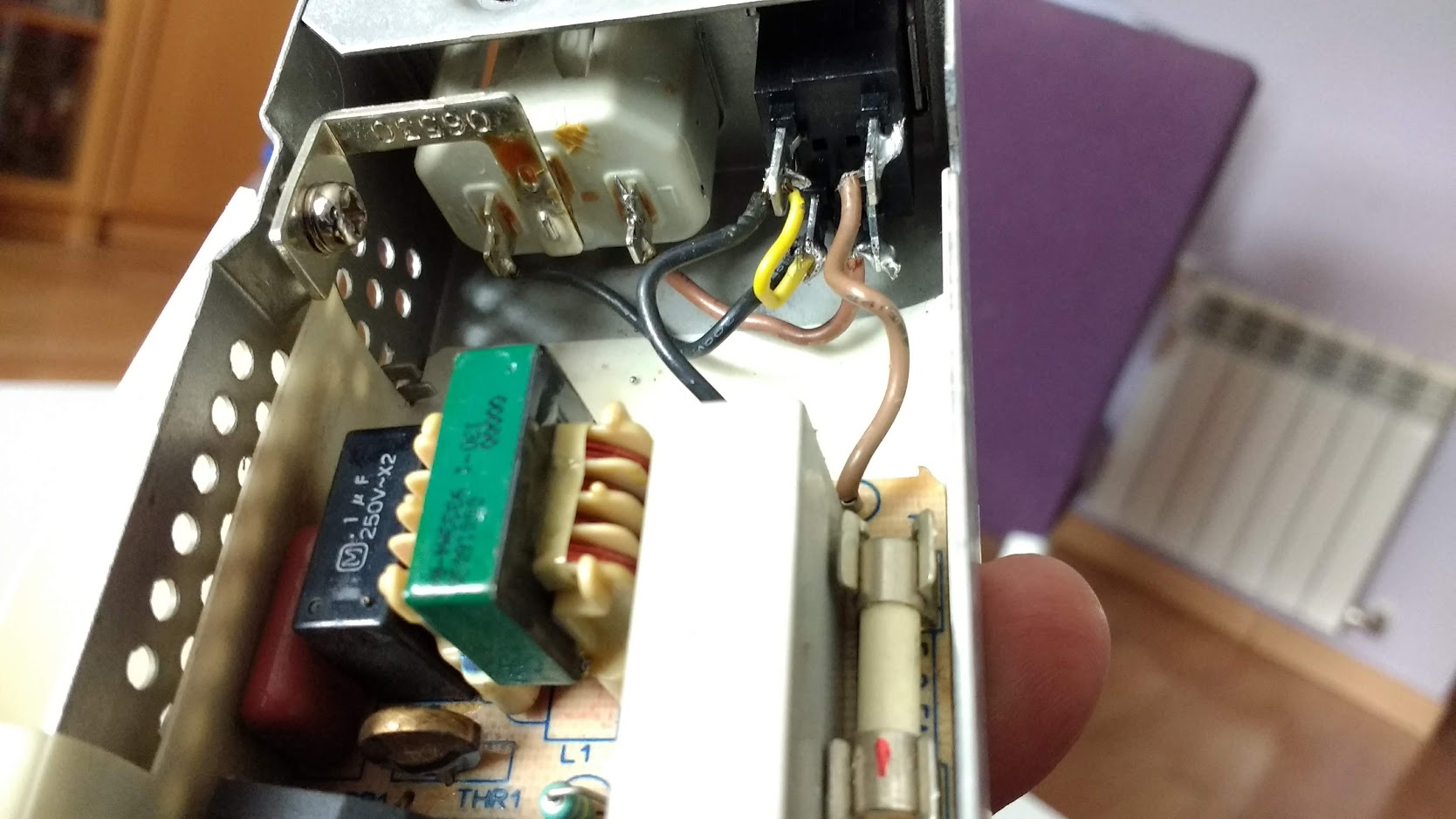

Abrimos la fuente (dos tornillos) y destornillamos también la placa interior (otros dos tornillos) para poder acceder al interruptor más comodamente. Anotamos la posición de los cables, los desoldamos, sacamos el interruptor viejo, encajamos el nuevo y volvemos a soldar de la misma forma.

Con el interruptor nuevo ya instalado, podemos usar sin peligro nuestra máquina. Aprovechamos para probar el adaptador a VGA diseñado por Edu Arana y a la venta en su tienda online. Lo enchufamos por un lado al conector DB-15 del Mac y por otro al cable VGA del monitor. La imagen es realmente buena.

Reviviendo un Commodore 64

Nos encontramos con un C64 en muy buen estado, que al encenderlo nos muestra a veces una pantalla negra, a veces una pantalla azul sin borde e incluso otras veces llega a mostrar una pantalla completamente naranja o rosa.

Al desmontarlo lo primero que hacemos es deshacernos del cartón que cubre la placa. Si ya los C64 se caracterizan por calentarse demasiado y disipar mal este calor, este cartón no hace mas que empeorar las cosas. Al fuego con él.

Las diversas páginas sobre diagnóstico de averías del C64 apuntan enseguida a un posible culpable: la PLA. Este chip suele ser el primero en fallar, al trabajar a una temperatura mayor que el resto, y es el causante de un buen porcentaje de averías en estas máquinas, con síntomas variados entre los que se incluyen los que observamos ahora. Además, comprobamos que a los pocos segundos de conectar el aparato la PLA se pone tan caliente que no se puede aguantar el dedo encima mas de uno o dos segundos, señal de que internamente el chip puede estar en corto y es necesario reemplazarlo.

Nos armamos de soldador, estaño, bomba para desoldar (el clásico «chupón») y flux líquido, y con mucha paciencia vamos retirando el estaño de cada una de las 28 patas del chip hasta sacarlo por compelto.

Limpiamos la zona con spray limpiacontactos y la inspeccionamos por si nos hemos llevado por delante alguna pista. Si iluminamos la placa por el lado contrario con una linterna, podemos detectar enseguida cualquier corte en las pistas.

Como no parece que hayamos metido la pata, seguimos con una de las reglas de oro de las reparaciones: colocar un zócalo después de desoldar un chip. Esto nos evitará tener que volver a pasar por este trance si en un futuro es necesario volver a reemplazar este componente.

Para llenar ese zócalo tenemos varias opciones, desde utilizar otro chip idéntico de un C64 donante o adquirir alguna de las soluciones mas modernas, como la SuperPLA. En este caso vamos a utilizar una ROM 27C512 ya programada con su adaptador que teníamos rodando por casa de un intento de reparación anterior, y que en principio nos haría la misma función.

Comprobamos que todo está en su sitio (ojo con la orientación de los chips), conectamos alimentación y cable de vídeo, damos corriente y cruzamos los dedos…

Esta vez ha habido suerte y afortunadamente parece que no hay ningún otro fallo en la placa, porque estas máquinas son propensas a fallar después de tantos años y el diagnóstico se puede llegar a hacer extremadamente complicado.

Reparación Amstrad CPC6128

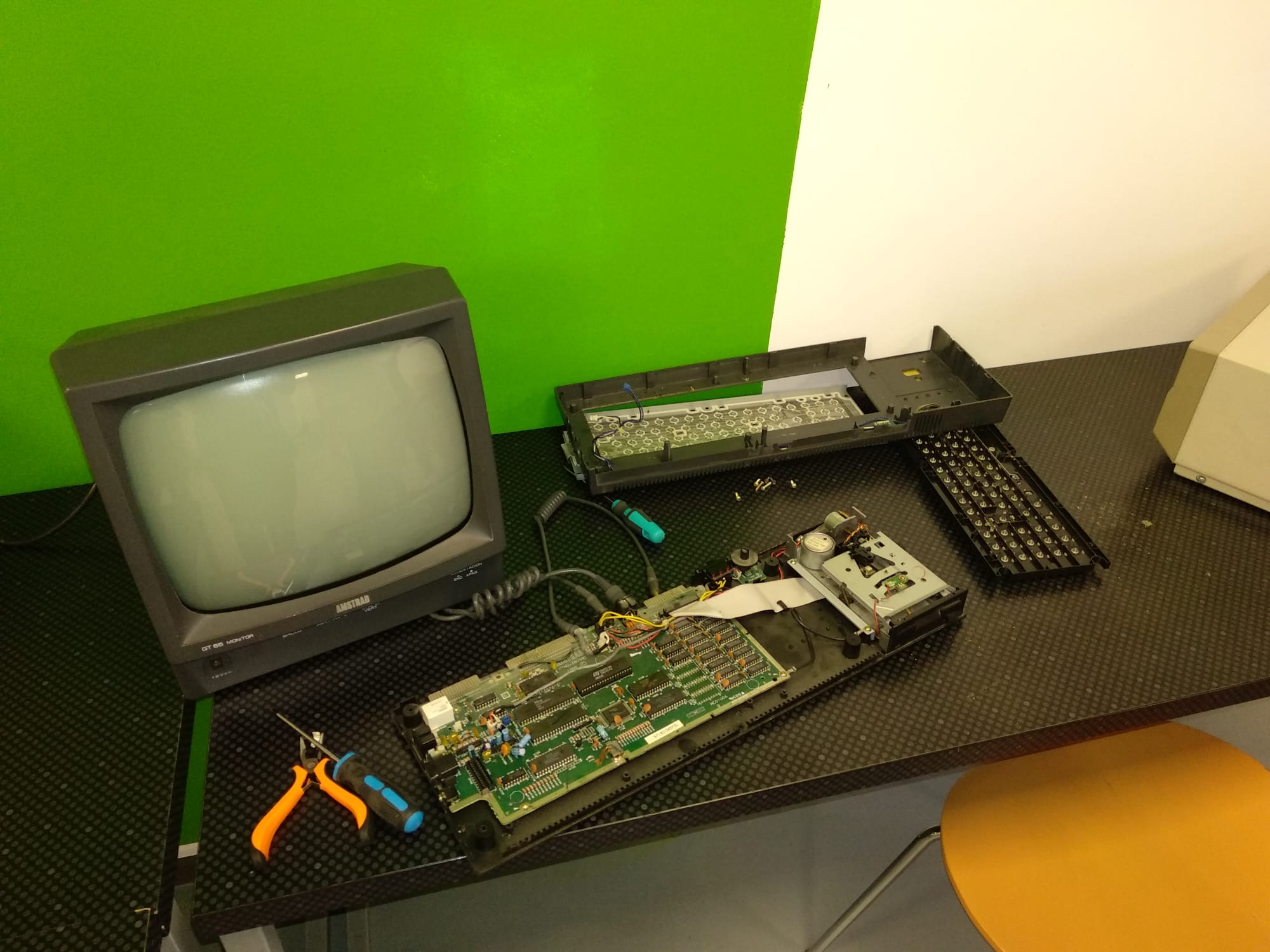

Hace unas semanas me llegó un Amstrad CPC6128 en un estado estético aceptable pero el cual no funcionaba correctamente.

Cpc fallo memoria

En este primer estado de la reparación extraje la memoria alta pero el error persistía: podía cargar algún programa de 64k pero nada de 128k, así que me decidí a atacar a la memoria baja, los primeros 64k.

Test

Tras el cambio de memoria baja el ordenador arranca perfectamente y supera el test de memoria.

Arranque correcto

Cargando juego

Juego funcionando
Finalmente fueron 4 los chips en mal estado: 2 de memoria baja y 2 en memoria alta. Una vez la memoria baja reparada fui intercambiando los chips restantes teniendo solo memoria baja para comprobar con cuales el arranque era correcto y cuales no para descartar los chips defectuosos.

Espero os sirva de ayuda.
